Description
Mähwerk für Radlader, Traktoren, usw. (Spezielle Aufnahme aktuell nur für MxU Loader 2025 https://youmagine.com/designs/f7f5087c-6571-4335-833c-9634eb2f1f94#top vorhanden)
Zwei Motoren mit 10000 U/min treiben jeweils 4 Messer an. Zwei Sicherheitsmechanismen wurden verbaut:
1. ProtectionLips können eingeklappt werden --> Messer größenteils geschützt.
2. Nur wenn die ProtectionLips ausgeklappt sind, wird ein Endschalter betätigt und die Motoren drehen sich.
1. ProtectionLips können eingeklappt werden --> Messer größenteils geschützt.
2. Nur wenn die ProtectionLips ausgeklappt sind, wird ein Endschalter betätigt und die Motoren drehen sich.
Das ganze Mähwerk steht auf 4 Rädern (höhenverstellbar) und ist gefedert um kleinere Unebenheiten im Boden ausgleichen zu können.
Im Inneren des Mähwerks befindet sich ein 3s 650mAh Lipo und ein ESC. Zusätzlicher Platz für einen kleinen Empfänger wäre auch noch vorhanden.
Somit kann dieses Gerät im Inselbetrieb an jedes Fahrzeug gebastelt werden.
Somit kann dieses Gerät im Inselbetrieb an jedes Fahrzeug gebastelt werden.
Komplette Liste mit Teilen findet ihr hier:
https://docs.google.com/spreadsheets/d/1whH-uf0jL2p5uDt1leUc5Q5dyAuEQHLmO1NDyjoYwqc/edit?gid=0#gid=0
https://docs.google.com/spreadsheets/d/1whH-uf0jL2p5uDt1leUc5Q5dyAuEQHLmO1NDyjoYwqc/edit?gid=0#gid=0
Aufbauanleitung und die STL-Files sind in den Daten vorhanden.
Viel Spaß!

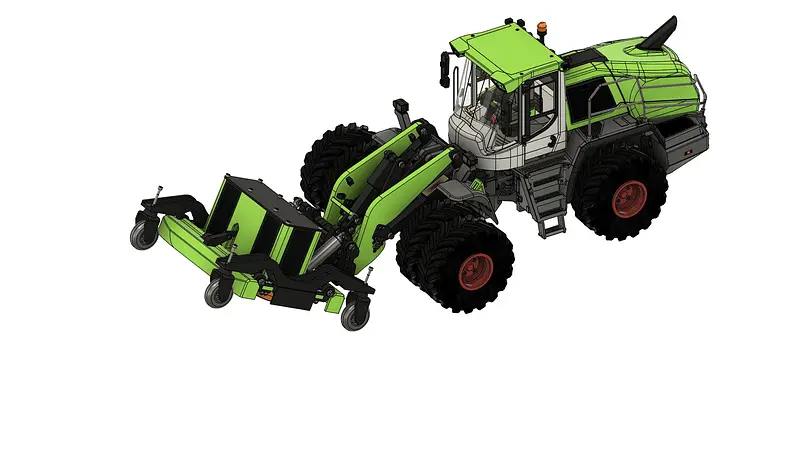

Mower for wheel loaders, tractors, etc. (Special mount currently only available for MxU Loader 2025 https://youmagine.com/designs/f7f5087c-6571-4335-833c-9634eb2f1f94#top
Two motors with 10,000 rpm each drive 4 blades. Two safety mechanisms have been installed:
1. Protection lips can be folded in --> blades are largely protected.
2. Only when the protection lips are folded out is a limit switch activated and the motors rotate.
1. Protection lips can be folded in --> blades are largely protected.
2. Only when the protection lips are folded out is a limit switch activated and the motors rotate.
The entire mower stands on 4 wheels (height adjustable) and is spring-mounted to compensate for minor unevenness in the ground.
Inside the mower deck is a 3s 650mAh Lipo and an ESC. There is also additional space for a small receiver.
This means that this device can be attached to any vehicle for stand-alone operation.
This means that this device can be attached to any vehicle for stand-alone operation.
A complete list of parts can be found here:
https://docs.google.com/spreadsheets/d/1whH-uf0jL2p5uDt1leUc5Q5dyAuEQHLmO1NDyjoYwqc/edit?gid=0#gid=0
https://docs.google.com/spreadsheets/d/1whH-uf0jL2p5uDt1leUc5Q5dyAuEQHLmO1NDyjoYwqc/edit?gid=0#gid=0
Assembly instructions and STL files are included in the data.
Have fun!
